Projekt-Start Computer gesteuerter Richtapparat
Intelligenter Richtapparat hält Stahlverarbeitung auf Kurs
Am 13. Dezember 2018 traf sich das Konsortium des AiF-Projekts „Einrichtassistenzsystem “ am Fraunhofer Institut : hier bitte vollständigen Artikel lesen: Intelligenter Richtapparat für Stahl – Fraunhofer IEM https://www.iem.fraunhofer.de/de/presseundnews/news/Start-AIF-Projekt.html
Massenproduktion Richtapparate RiTeBo

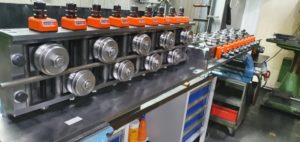

DRW-9-80-SPV -2 X 9 Richtrollen, Rollen Ø 80 mm für Draht bis Ø 16 mm – Länge des Apparates 2000 mm —
50 m/sec im Film festgehalten

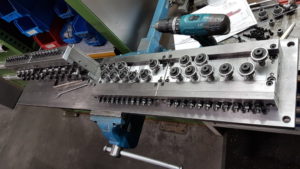

Präzisions-Richtstrecke — hier die Montage unserer 1. Richtstrecke um 2 Drähte zugleich richten zu können, ohne das diese sich von der senkrechten zur waagerechten Achse berühren !!! So können z.B. 2 unterschiedliche Materialien zugleich mit verschiedenen Richtparametern gerichtet werden — diese Version mit Überbieger („Totrichter“) am Einlauf — Drahtabstand ca. 6 mm !!!
Neuer Kompakt-Richtapparat, Richtwerk mit innenliegendem Exzenter – für alle Endlosmaterialien erhältlich — Exzenter im sensiblen Bereich- Staub-und Schmutzgeschützt — kostengünstiger , da weniger Einzelteile – auf Wunsch auch mit gehärteten Richtkränzen und oder mit Spindelverstellung und oder mit Fettnachschmierung und und und ……
liegender Apparat Verstellung hinten – Ausführung IV– mit neuem Winkel auch möglich, Richtwerk
Richtrolle MCYRR 8 S- auch „Stützrolle“

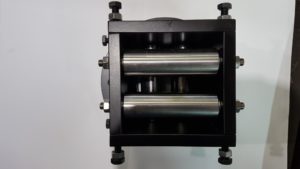

Verstellbares Rollenkreuz mit Stützschrauben an allen Achsen – dadurch wird ein verrutschen der Rollen auch bei hoher Belastung verhindert — wenn zum Beispiel Flachmaterial vom Coil kommend in die verarbeitende Maschine gedreht werden muss !!
Richtgerät, Richtwerk, Richtapparat mit eingebautem Überbieger ( „Totrichter“ ) am Einlauf
Vulkollan beschichtete Rolle
Klapprichtapparat mit Voll-Hartmetallrollen und Staubschutzdeckel
Voll-Keramik Rollen – verhindern Stromfluss- deutlich längere Standzeiten als einfache Richtrollen

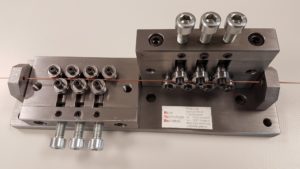

Richtgerät, Richtwerk, Richtapparat mit Ein- und Auslaufdüse – verhindert u.a. das „heraus springen“ des sehr feinen Drahtes
Doppelter 3 Rollen Apparat mit Halter für Messgerät in der Mitte
Wenn der Drahtablauf unter dem Richtgerät ist, ist eine Einlaufrolle sehr von Vorteil
Handrichtapparat, Richtwerk aus hochverschleißfestem Aluminium
Biegeeinheit, BE/3-80-RK-SPV.-Dieses Gerät wird vor allen von Drahtziehereien benutzt, die den Draht aufwickeln oder spulen müssen. Durch die 3 verstellbaren Rollen kann jeder Durchmesser für Kronenstöcke oder Spulen voreingestellt werden !! Hierbei ist die Festigkeit des Materilas nicht mehr relevant !!!
Sonderapparat– 4 Drähte können gleichzeitig geführt und gerichtet werden
pneumatischer Ablaufgalgen — Versandbereit
Ablaufgalgen mit PN Zylinder– Hub 1000 mm und Sicherungsschalter

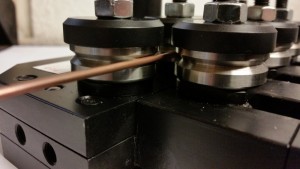

Erster Richtapparat, Richtwerk mit Miniaturrollen Ø 7 mm – im Bild zu sehen Draht mit Ø 0,12 mm –

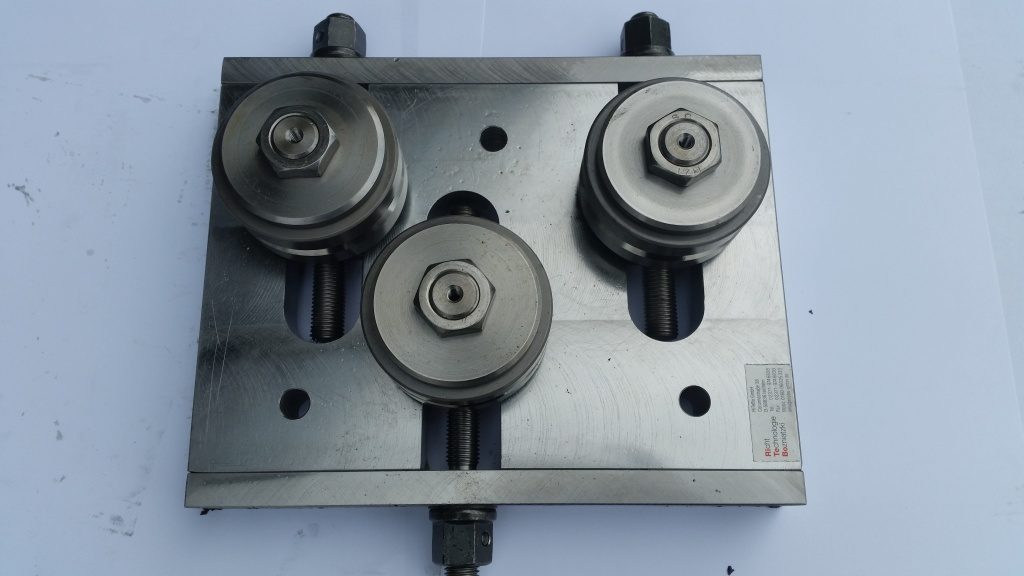

BE/3-50-RK-SPV Rollenabstand gleichmäßig
BE/3-80-RK-SPV mit unterschiedlichem Rollenabstand als Sonderausführung, die enge Seite dient in diesem Fall dazu, Gegendruck aufzubauen, damit die rechte Seite einen engeren Radius biegen kann !!

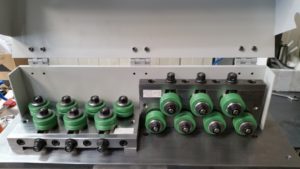

Richtgerät, Richtwerk mit Schutzhaube gemäß UVV – zur Schonung des empfindlichen Richtguts sind die Rollen aus dem hochverschleißfestem Kunststoff „Sustaglide“ gefertigt

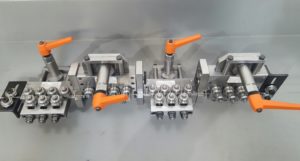

Vierfach Richtstrecke, am Ein- und Auslauf mit Führungsrollen für stabileren Drahtlauf im Gerät, Exzenter aus Krafttechnischen Gründen hier mit Sechskant statt Griff !
Als Rostschutz wurde der Richtapparat, Richtwerk oxydiert (halten wir für effektiver als das Brünieren)
Richtgeräte, Richtwerke gibt es mit beliebig vielen Rollen pro Ebene ( hier 13 Richtrollen ) – Es können auch unterschiedlich viele Rollen pro Ebene sein z.B. 9 Rollen flach liegend und nur 5 Rollen beim senkrechten Richtapparat
Doppelapparat, Richtwerk zur besseren Führung am Einlauf mit 2 zusätzlichen verstellbaren Einlauf-Rollen

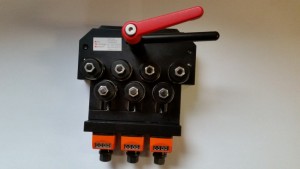

immer beliebter : mechanische Digitalanzeigen erleichtern das Einstellen der verschiedenen Richtparameter .
Arrondiergerät zum entgraten von Flachbändern bis max. 200 X 2,5 mm
Der „neue“ kann auch mit mechanischen Digitalanzeigen geliefert werden- zusätzliche verlängern spezielle Staubschutzdeckel die Lebensdauer der Richtrollen erheblich!
Spezielle Staubschutzdeckel verhindern das Eindringen von Zunder oder anderen Stoffen wie Ziehmittel oder Zink von verzinktem Draht in die Rolle. Die Lebensdauer der Rollen wird dadurch erheblich verlängert !- Die Deckel greifen am Rand über die Rolle hinweg bei einem Spalt von ca. 0,01 mm !!!!
